Hoe kan ik roestvrijstalen diepgroefkogellagermodellen nauwkeurig identificeren met behulp van een schuifmaat?

Bij het routineonderhoud en de mechanische reparatie van industriële apparatuur is het nauwkeurig identificeren en vervangen van lagers een cruciale stap om een ​​stabiele werking te garanderen. Door langdurige slijtage of vervuiling door olie en vet zijn de lasergeëtste markeringen op de oppervlakken van veel roestvrijstalen diepgroefkogellagers kan onleesbaar worden. Bijgevolg, het bepalen van het precieze lagermodel door middel van fysieke metingen is een essentiële vaardigheid voor ingenieurs geworden.

Dit artikel biedt een gedetailleerde handleiding over hoe u snel en nauwkeurig het model van een roestvrijstalen diepgroefkogellager kunt identificeren (met behulp van niets anders dan een schuifmaat) door de lengte ervan te meten. binnendiameter, buitendiameter en breedte .

Meetinstrumenten en basisparameters

Om een lagermodel nauwkeurig te identificeren, moeten we eerst een hoge precisie voorbereiden schuifmaat . Tijdens het meetproces moeten we de volgende drie belangrijke gegevenspunten verkrijgen:

1. Binnendiameter (d): Bepaalt de maat van de as waarop het lager past, en is ook de meest kritische parameter voor het afleiden van het achtervoegsel van het modelnummer van het lager.

2. Buitendiameter (D): Bepaalt de maat van de montageboring van het lager.

3. Breedte/dikte (B): De axiale afmeting van het lager.

In de naamgevingsconventies voor roestvrijstalen groefkogellagers (bijv. S6004-ZZ) geeft het voorvoegsel "S" het roestvrijstalen materiaal aan, terwijl het achtervoegsel "ZZ" dubbelzijdige metalen schilden aangeeft. De tussenliggende cijfers (zoals 6004) zijn echter bepalend voor de afmetingen van het lager.

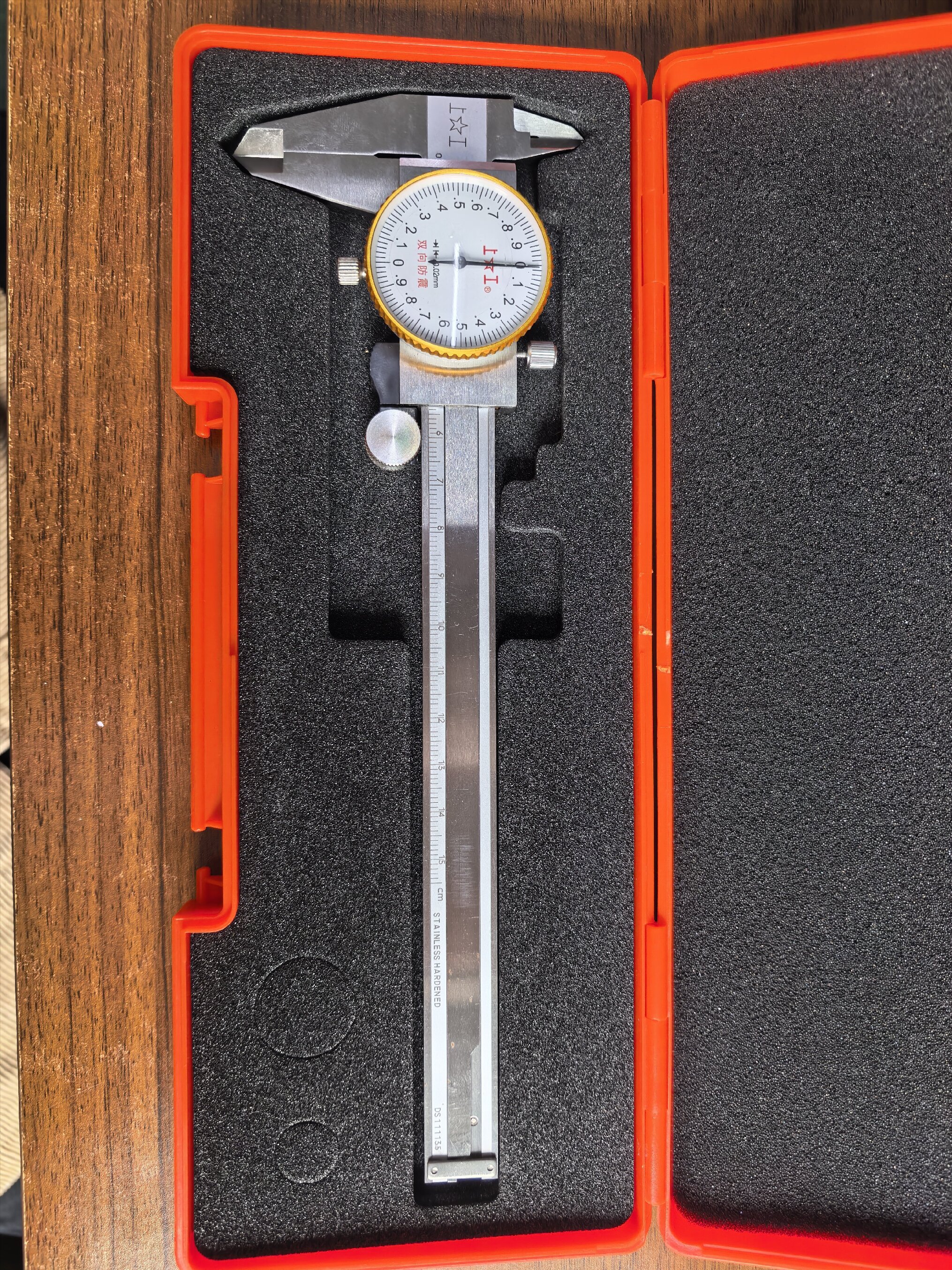

Vernier remklauw

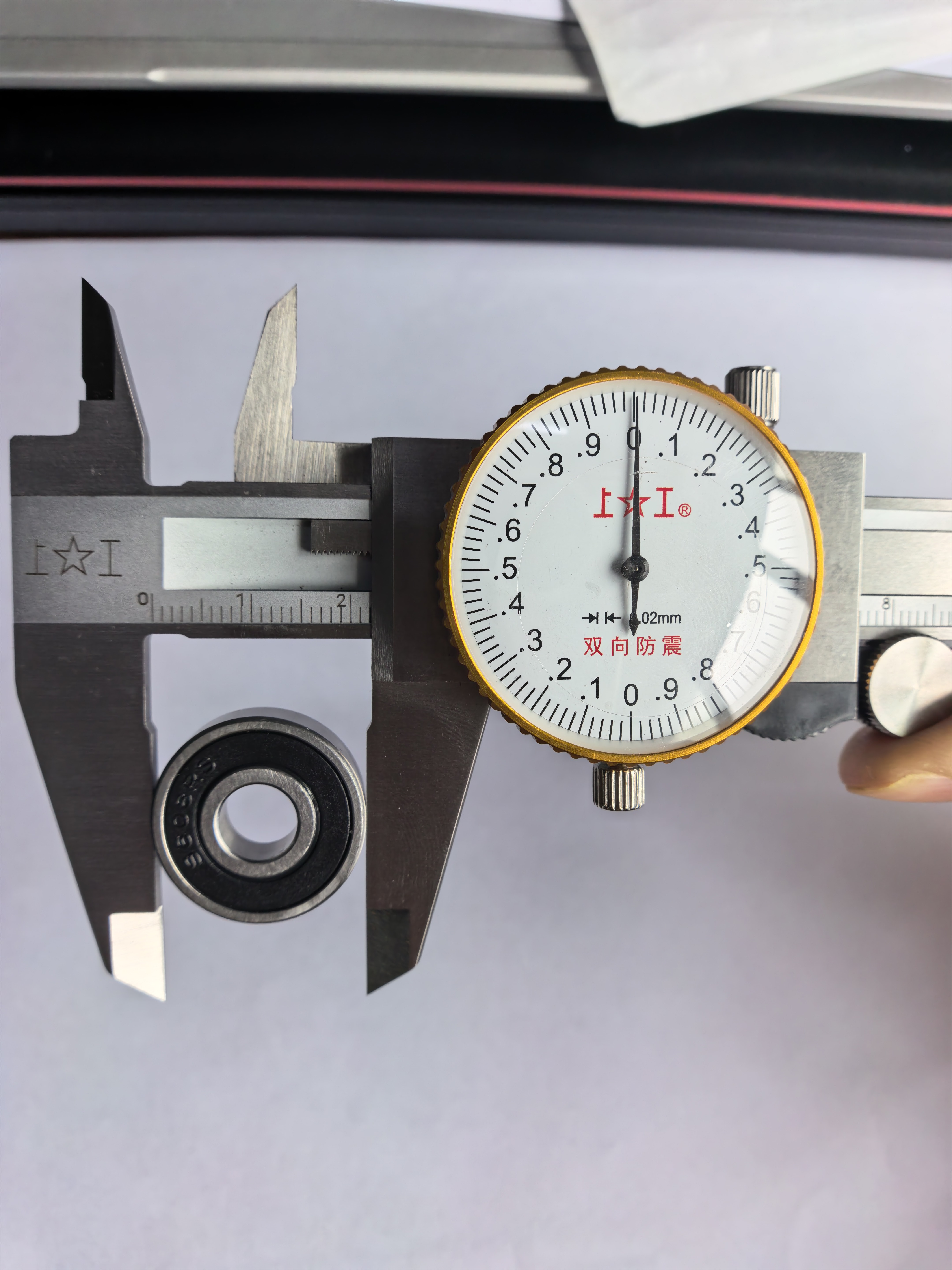

Binnendiametermeting

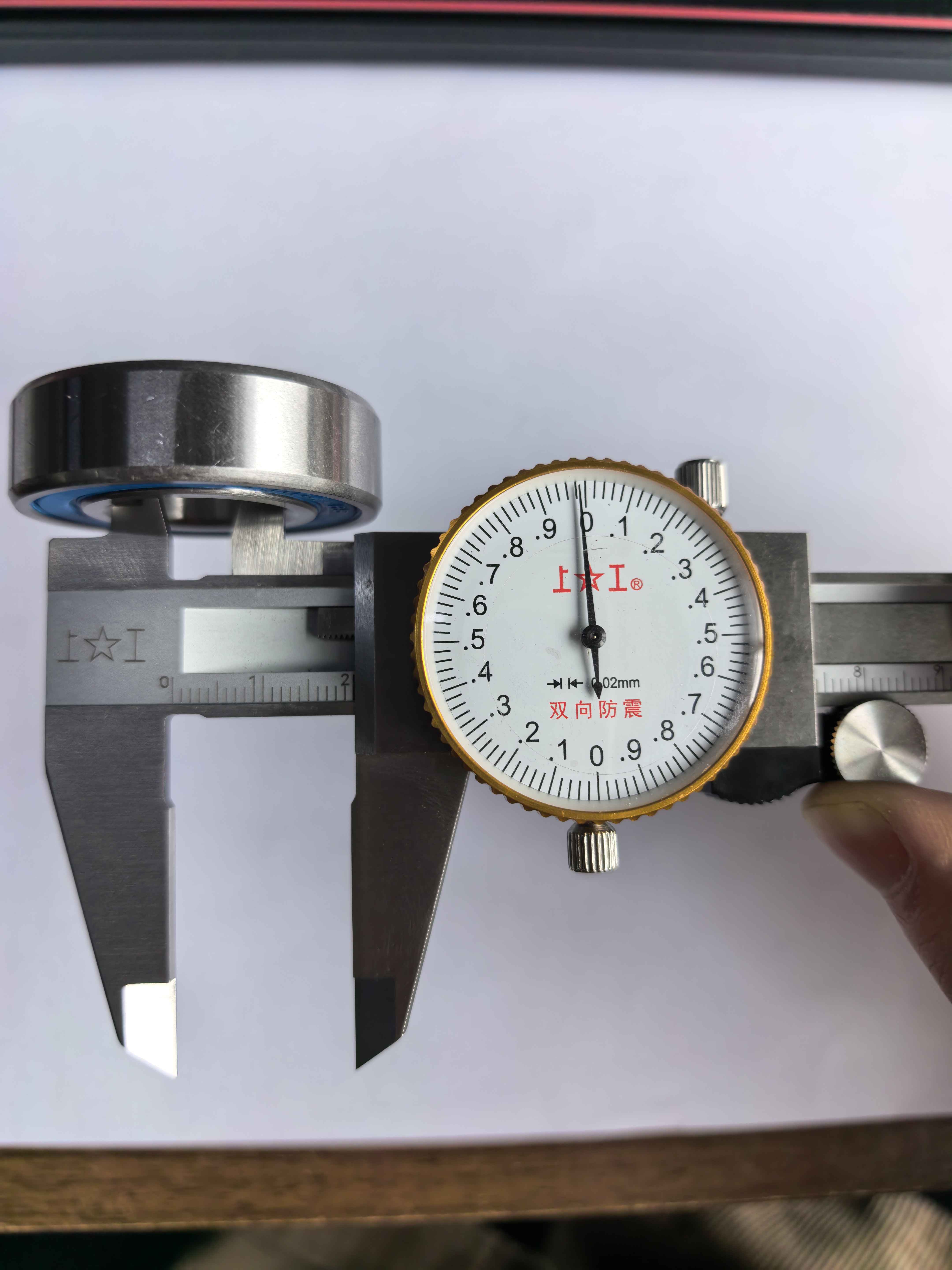

Meting van de buitendiameter

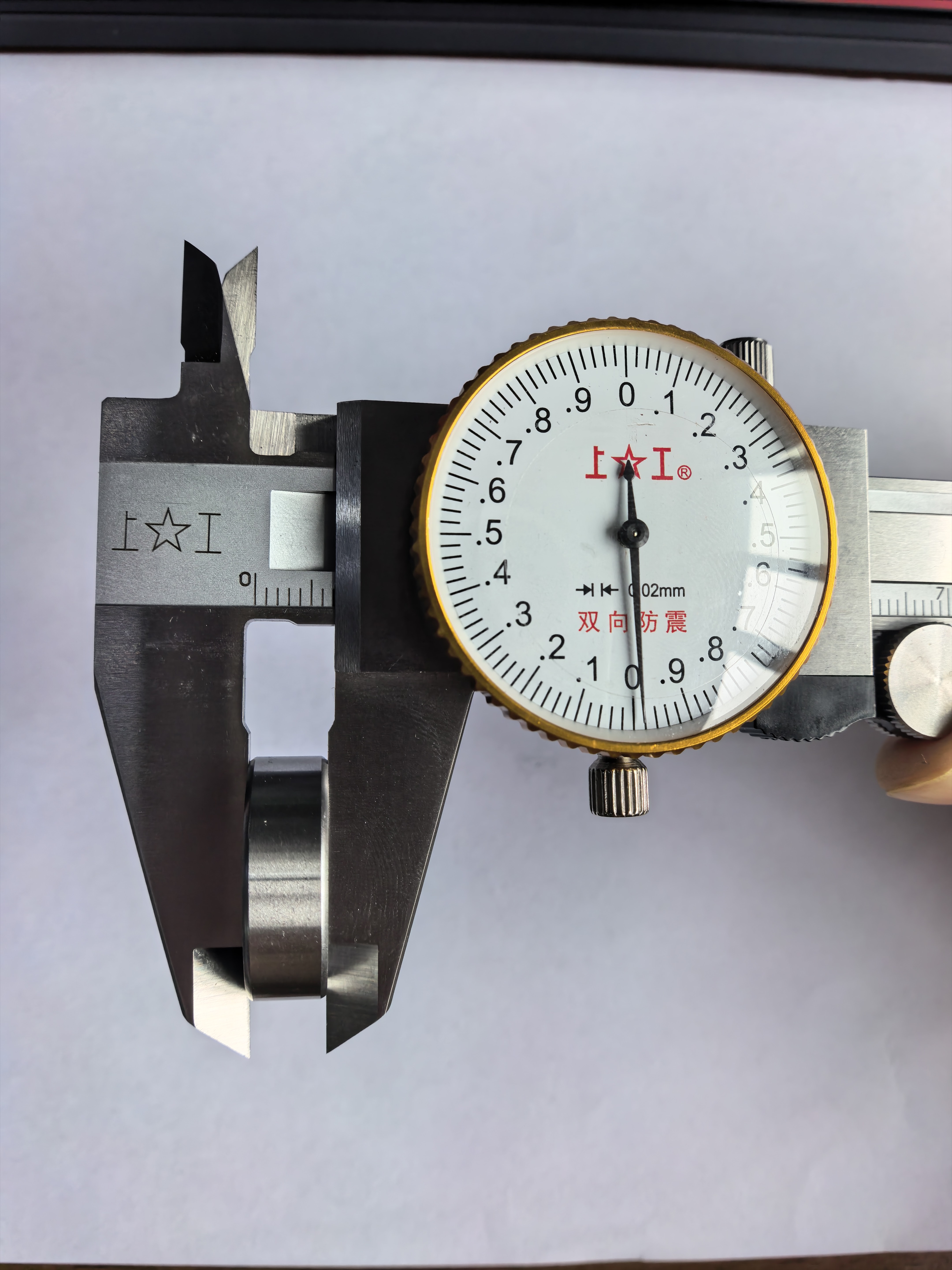

Breedte/diktemeting

Methoden voor het identificeren van 4-cijferige modellagers

Voor diepgroefkogellagers die worden aangeduid met een viercijferige code (bijvoorbeeld de series S60xx, S62xx en S63xx), is er een strikte overeenkomst tussen de binnendiameter en de laatste cijfers van het modelnummer. We categoriseren deze relatie in twee scenario's: de 'Standaardformule' en 'Speciale achtervoegsels'.

Standaardbehuizing: Van toepassing op modellen met een achtervoegsel ≥ 04 (binnendiameter ≥ 20 mm)

Wanneer de binnendiameter van het lager, zoals gemeten met een schuifmaat, is groter dan of gelijk aan 20 mm , kunt u de klassieke formule 'delen door 5' gebruiken:

Kernformule: Gemeten binnendiameter van lager ÷ 5 = laatste twee cijfers van het modelnummer

Casusanalyse: S6004-ZZ — Als u de binnendiameter van een roestvrijstalen lager meet met een schuifmaat en constateert dat dit het geval is 20 mm , kunt u de volgende formule toepassen: 20 ÷ 5 = 4 (wat het achtervoegsel "04" oplevert). Voorlopige beoordeling: Het achtervoegsel voor dit lagermodel is 04. Door vervolgens de buitendiameter (42 mm) en de breedte (12 mm) van het lager verder te meten en deze te vergelijken met een standaard maattabel voor lagers, kunt u definitief het volledige modelnummer van het lager identificeren als S6004-ZZ .

Speciaal geval: Van toepassing op modellen met staartnummers 00, 01, 02 en 03

Houd er rekening mee dat de regel van het delen van de binnendiameter door 5 niet van toepassing is op lagers met achtervoegselcodes variërend van 00 tot 03. Deze vier specifieke lagertypen vormen uitzonderingen binnen internationale normen; hun binnendiameterafmetingen zijn vaste waarden die ingenieurs moeten onthouden. De specifieke bijbehorende waarden zijn als volgt:

Achtervoegsel 00: Binnendiameter vast op 10 mm (bijvoorbeeld S6000)

Achtervoegsel 01: Binnendiameter vast op 12 mm (bijvoorbeeld S6001)

Achtervoegsel 02: Binnendiameter vast op 15 mm (bijvoorbeeld S6002)

Achtervoegsel 03: Binnendiameter vast op 17 mm (bijvoorbeeld S6003)

Als de binnendiameter gemeten met een schuifmaat overeenkomt met een van de vier hierboven genoemde waarden, vergelijk deze dan direct met het overeenkomstige achtervoegsel; gebruik niet de methode van delen door 5.

Methoden voor het identificeren van 3-cijferige modellagers (miniatuur-/kleine lagers)

Voor miniatuur- of kleine roestvrijstalen groefkogellagers bestaan hun modelnummers doorgaans uit drie cijfers (bijvoorbeeld S608, S626, enz.). Het identificeren van dit type lager is het meest eenvoudig; * *op dezelfde manier kan de formule "delen door 5" niet worden toegepast. **

Kernregel: gemeten binnendiameter van het lager = het laatste cijfer van het modelnummer

Casusanalyse: ** S608-ZZ ** — Als u een schuifmaat gebruikt om de binnendiameter van een klein lager te meten en vaststelt dat deze ** 8 mm **, dan komt – gebaseerd op de conventies voor lageraanduidingen van drie cijfers – de binnendiameter rechtstreeks overeen met het achtervoegsel van het modelnummer. Voorlopige beoordeling: Het achtervoegsel van dit lager is ** 8 **. Door dit te combineren met de gemeten buitendiameter (22mm) en breedte (7mm) kan het model bevestigd worden als het gangbare miniatuurlager** S608-ZZ **.

Samenvatting en selectieaanbevelingen

Samenvattend kunnen de stappen voor het identificeren van het model van een roestvrijstalen diepgroefkogellager met behulp van een schuifmaat als volgt worden samengevat:

Meet de binnendiameter, bepaal het achtervoegsel:

Als de gemeten binnendiameter een getal van één cijfer is (bijvoorbeeld 8 mm), komt dit overeen met de laatste cijfers van een modelnummer van drie cijfers (bijvoorbeeld 608).

Als de gemeten binnendiameter 10, 12, 15 of 17 mm is, komt dit overeen met de speciale 4-cijferige achtervoegsels respectievelijk 00, 01, 02 en 03.

Als de gemeten binnendiameter ≥ 20 mm is, gebruik dan de formule ** Binnendiameter ÷ 5 = Achtervoegsel ** (bijvoorbeeld 20 ÷ 5 = 04).

Meet de buitendiameter en breedte om de serie te bepalen:

Lagers met dezelfde binnendiameter kunnen tot verschillende series behoren (met variërende buitendiameters en breedtes) vanwege verschillen in draagvermogen (bijv. S6004, S6204, S6304, enz.). Daarom moet het specifieke model definitief worden geïdentificeerd door zowel de buitendiameter als de breedte te vergelijken.

Door de bovengenoemde meet- en berekeningstechnieken onder de knie te krijgen, kunt u gemakkelijk de ware identiteit van een lager identificeren (zelfs een "gewoon" lager zonder verpakking of markeringen) en zo de lastige situaties vermijden tijdens het onderhoud van apparatuur die voortvloeien uit de aanschaf van het verkeerde model of het niet in staat zijn om de onderdelen correct te monteren.
