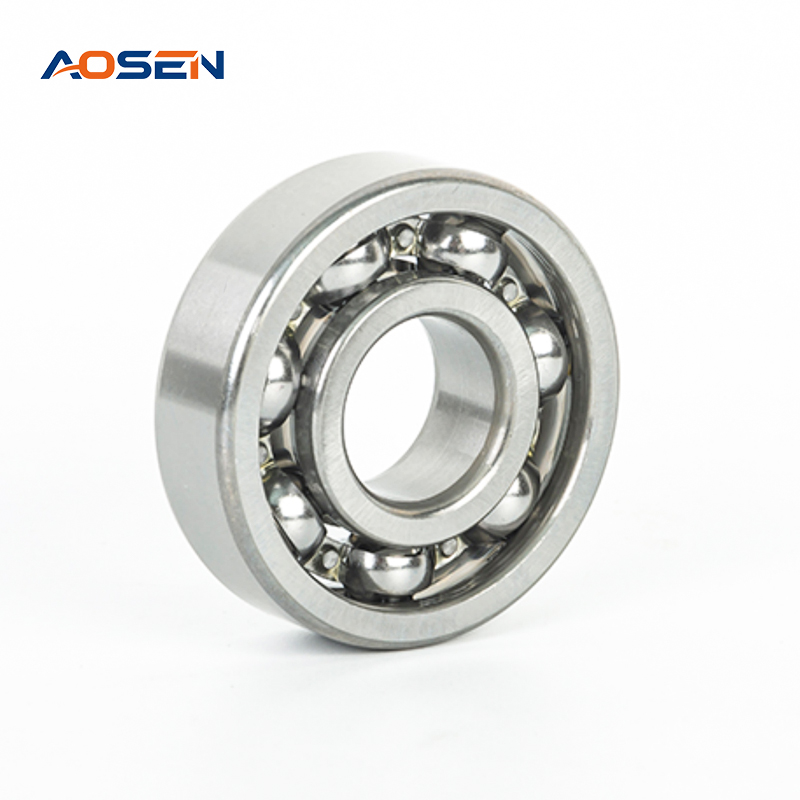

6300-serie diepgroefkogellagers

Belangrijkste voordelen

Lage wrijving, hoge snelheid: de nauwkeurig geslepen loopvlakken met diepe groeven passen perfect bij uiterst nauwkeurige stalen kogels, wat resulteert in een extreem lage wrijvingsweerstand. Dit maakt niet alleen extreem hoge extreme snelheden mogelijk, maar vermindert ook effectief het energieverbruik.

Soepele en stille werking: Strenge bewerkingsprecisie (bijv. P6/P5-kwaliteit) en controle van de oppervlakteruwheid zorgen voor weinig trillingen en weinig geluid tijdens bedrijf op hoge snelheid, waardoor het ideaal is voor toepassingen met strenge eisen op het gebied van geluidsreductie.

Onderhoudsvrij/laag onderhoud: De robuuste en duurzame structuur, gecombineerd met stofkappen (ZZ) of rubberen afdichtingen (2RS) en hoogwaardig vet, voorkomt effectief dat onzuiverheden binnendringen en vet weglekt, waardoor een langdurige onderhoudsvrije werking wordt bereikt.

Hoe kan ik roestvrijstalen diepgroefkogellagermodellen nauwkeurig identificeren met behulp van een schuifmaat?
14 Apr, 2026
Bij het routineonderhoud en de mechanische reparatie van industriële apparatuur is het nauwkeurig identificeren en vervangen van lagers een cruciale stap om een stabiele werking te garanderen. Door langdurige slijta...
READ MORE
Ningbo Aosen Bearing Co., Ltd. zal aanwezig zijn op de Shanghai International Industrial Automation and Robot Exhibition 2026
13 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. is verheugd zijn deelname aan de Shanghai International Industrial Automation and Robot Exhibition 2026 (de 24e Shanghai International Industrial Automation and Robot Exhibition) aan te ...
READ MORE
Ningbo Aosen Bearing Co., Ltd. rondt met succes deelname aan de Guangzhou International Bearing and Specialized Manufacturing Equipment Exhibition 2026 af
10 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. behaalde een doorslaand succes en vruchtbare resultaten op de Guangzhou International Bearing and Specialized Manufacturing Equipment Exhibition 2026 (hierna "de tentoonstelling" genoemd...
READ MORE
Kogellager versus diepgroefkogellager: belangrijkste verschillen
08 Apr, 2026
EEN diepgroefkogellager is een specifiek en zeer populair type kogellager – geen aparte categorie. "Kogellager" is de brede familienaam, terwijl diepgroefkogellagers (DGBB) het meest gebruik...
READ MORE

Lager nr	Buitendiameter maat					Basisbelastingswaarden KN		Massa (kg)
	Boring d mm	O.D D mm	Breedte B		Afschuining r _glimlach mm	Dynamische Cr N	Statisch Cr N
	Boring d mm	O.D D mm	Open soort mm	Gesloten type mm	Afschuining r _glimlach mm	Dynamische Cr N	Statisch Cr N
634	4	16	5	5	0.3	1880	680	0.0054
635	5	19	6	6	0.3	2810	1060	0.0089
636	6	22	7	7	0.3	3290	1360	0.0145
637	7	26	9	9	0.3	3340	1410	0.0258
638	8	28	9	9	0.3	4160	1780	0.0303
639	9	30	10	10	0.6	5120	2390	0.0371
6300	10	35	11	11	0.6	7640	3470	0.0530
6301	12	37	12	12	1	9700	4190	0.0600
6302	15	42	13	13	1	11400	5430	0.0820
6303	17	47	14	14	1	13580	6580	0.1150
6304	20	52	15	15	1.1	15940	7880	0.1490
6305	25	62	17	17	1.1	22380	11490	0.2320
6306	30	72	19	19	1.1	27000	15200	0.349
6307	35	80	21	21	2.5	33400	19300	0.457
6308	40	90	23	23	2.5	40800	24000	0.639
6309	45	100	25	25	2.5	52800	31800	0.837
6310	50	110	27	27	3.0	62000	38000	1.07
6311	55	120	29	29	3.0	71500	45000	1.39
6312	60	130	31	31	3.5	82000	48500	1.71
63/22	22	56	16	16	1.1	18400	9250	0.1760
63/28	28	68	18	18	1.1	28600	14000	0.2870
63/32	32	75	20	20	1.1	30000	16200	0.3820

Boring Diactor	V			V1			V2			V3			V4
Mm	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	14
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Boring Diactor	Diameterserie(0)				Diameterserie(2)					Diameterserie(3)
Mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
5	37	36	34	30	38	37	34	32	-	39	39	37	33	-
6	37	36	34	30	38	37	34	32	-	39	39	37	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	37	44	37	32
12	44	43	39	34	45	43	39	35	30	47	47	45	37	32
15	45	44	40	35	46	44	41	36	31	48	48	46	38	33
17	46	44	40	35	47	45	41	36	31	49	49	47	38	33
20	47	45	41	36	48	46	42	38	33	50	50	48	39	34
22	47	45	41	36	48	46	42	38	33	50	50	48	39	34
25	48	46	42	38	49	47	43	40	36	51	51	49	41	37
28	49	47	43	39	50	48	44	41	37	52	52	50	42	38
30	49	47	43	39	50	48	44	41	37	52	52	50	42	38
32	50	48	44	40	51	49	45	42	38	53	53	51	43	39
35	51	49	45	41	52	50	46	43	39	54	54	52	44	40
40	53	51	46	42	54	52	47	44	40	56	56	45	45	41
45	55	53	48	45	56	54	19	46	43	58	58	56	47	44
50	57	54	50	47	58	55	51	48	45	60	60	57	49	46

Standaard	Tolerantie klasse
GB/T307.1	P0	P6	P5	P4
ISO492	C LASSO	KLASSE6	KLASSE5	KLASSE4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

Staal Nr	Chemische samenstelling%
Staal Nr	C	Si	Mn	P	S	Cr
Gcr15	0,95-1,05	0,15-0,35	0,20-0,40	≤0,027	≤0,02	1,30-1,65
