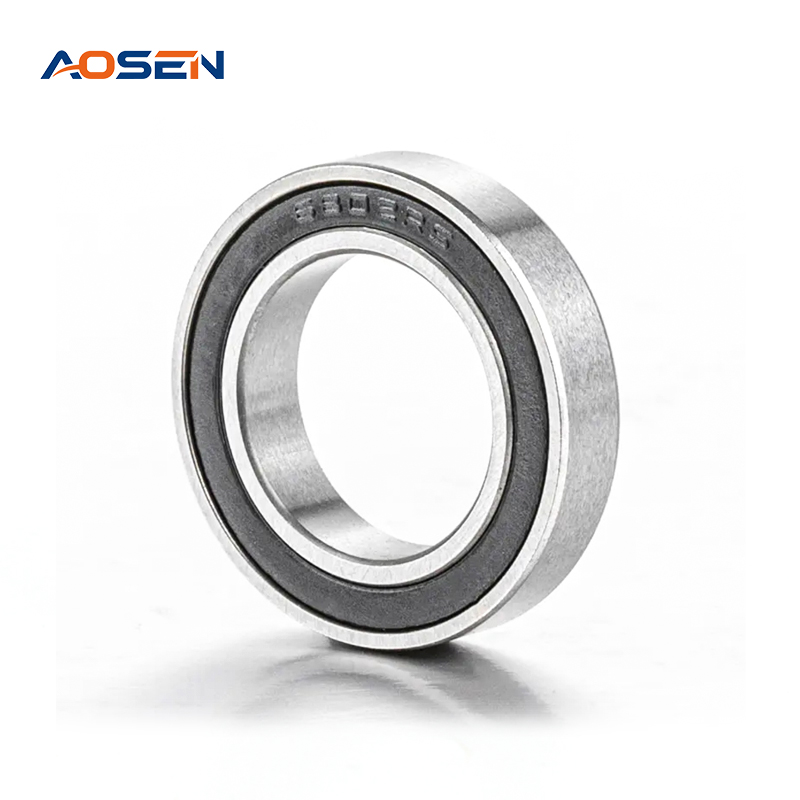

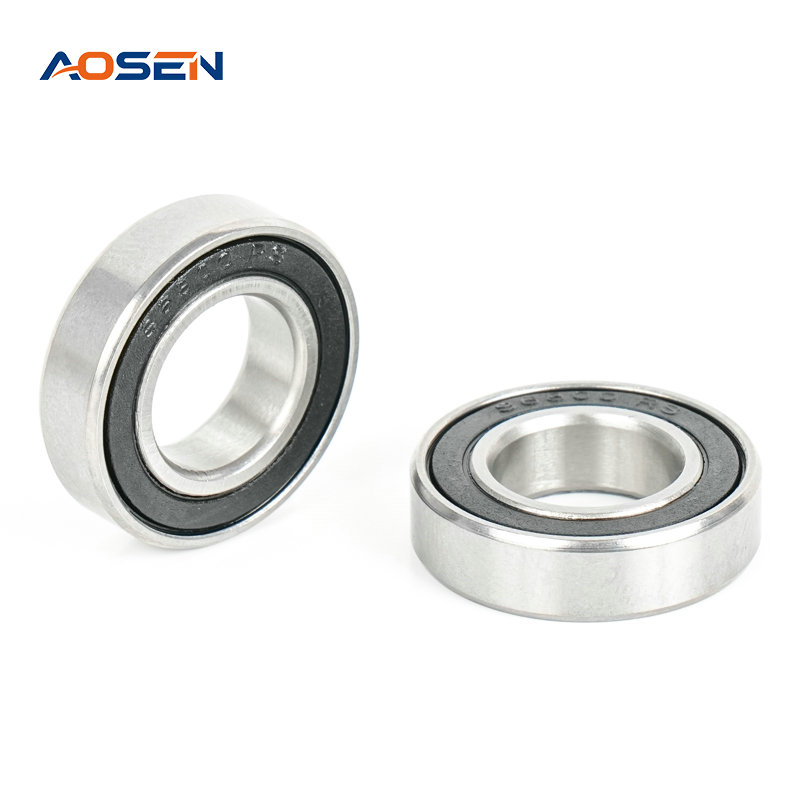

6800-serie diepgroefkogellagers

Groefkogellagers zijn het meest representatieve en meest gebruikte type wentellagers in de industriële sector. Ze kenmerken zich door een eenvoudig structureel ontwerp, stabiele werking en onderhoudsgemak. Deze serie lagers wordt voornamelijk gebruikt om radiale belastingen te dragen, maar is ook bestand tegen bepaalde axiale belastingen in beide richtingen, waardoor ze een onmisbaar kerntransmissiecomponent zijn in verschillende mechanische apparatuur.

Kernmateriaal: Hoogwaardig GCr15 lagerstaal

Deze serie producten is volledig vervaardigd uit hoogwaardig GCr15-chroomlagerstaal met een hoog koolstofgehalte. GCr15 staat bekend om zijn uitstekende uitgebreide mechanische eigenschappen. Na een nauwkeurig warmtebehandelingsproces krijgen de lagers een extreem hoge duurzaamheid:

Hoge hardheid en hoge slijtvastheid: Bestand tegen metaalslijtage tijdens langdurig gebruik, waardoor de levensduur van het lager aanzienlijk wordt verlengd.

Uitstekende vermoeiingssterkte: Niet gevoelig voor afsplinteren door vermoeidheid onder voortdurende hoogfrequente contactspanning onder hoge druk, waardoor betrouwbaarheid onder zware belasting wordt gegarandeerd.

Uitstekende maatvastheid: Past zich aan wisselende temperaturen en bedrijfsomgevingen aan, waardoor de mechanische werking met hoge nauwkeurigheid gedurende lange perioden behouden blijft.

Hoe kan ik roestvrijstalen diepgroefkogellagermodellen nauwkeurig identificeren met behulp van een schuifmaat?
14 Apr, 2026
Bij het routineonderhoud en de mechanische reparatie van industriële apparatuur is het nauwkeurig identificeren en vervangen van lagers een cruciale stap om een stabiele werking te garanderen. Door langdurige slijta...
READ MORE
Ningbo Aosen Bearing Co., Ltd. zal aanwezig zijn op de Shanghai International Industrial Automation and Robot Exhibition 2026
13 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. is verheugd zijn deelname aan de Shanghai International Industrial Automation and Robot Exhibition 2026 (de 24e Shanghai International Industrial Automation and Robot Exhibition) aan te ...
READ MORE
Ningbo Aosen Bearing Co., Ltd. rondt met succes deelname aan de Guangzhou International Bearing and Specialized Manufacturing Equipment Exhibition 2026 af
10 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. behaalde een doorslaand succes en vruchtbare resultaten op de Guangzhou International Bearing and Specialized Manufacturing Equipment Exhibition 2026 (hierna "de tentoonstelling" genoemd...
READ MORE
Kogellager versus diepgroefkogellager: belangrijkste verschillen
08 Apr, 2026
EEN diepgroefkogellager is een specifiek en zeer populair type kogellager – geen aparte categorie. "Kogellager" is de brede familienaam, terwijl diepgroefkogellagers (DGBB) het meest gebruik...
READ MORE

Lager nr	Buitendiameter maat					Basisbelastingswaarden KN		Massa (kg)
	Boring d mm	O.D D mm	Breedte B		Afschuining r _glimlach mm	Dynamische Cr N	Statisch Cr N
	Boring d mm	O.D D mm	Open soort mm	Gesloten type mm	Afschuining r _glimlach mm	Dynamische Cr N	Statisch Cr N
684	4	9	2.5	4	0.1	480	170	0.001
685	5	11	3	5	0.15	770	320	0.0019
686	6	13	3.5	5	0.15	1080	440	0.0027
687	7	14	3.5	5	0.15	1170	510	0.003
688	8	16	4	5	0.2	1250	590	0.0038
689	9	17	4	5	0.2	1330	660	0.044
6800	10	19	5	5	0.3	1590	750	0.005
6801	12	21	5	5	0.3	1910	1040	0.006
6802	15	24	5	5	0.3	2070	1250	0.007
6803	17	26	5	5	0.3	2130	1360	0.008
6804	20	32	7	7	0.3	3480	2230	0.019
6805	25	37	7	7	0.3	3680	2630	0.022
6806	30	42	7	7	0.3	4000	3150	0.026
6807	35	47	7	7	0.3	4270	3600	0.029
6808	40	52	7	7	0.3	4410	3890	0.033
6809	45	58	7	7	0.3	4590	4330	0.04
6810	50	65	7	7	0.3	6610	6080	0.0520
6811	55	72	9	9	0.3	8530	8080	0.0830
6812	60	78	10	10	0.3	9200	8760	0.1060

Boring Diactor	V			V1			V2			V3			V4
Mm	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	14
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Boring Diactor	Diameterserie(0)				Diameterserie(2)					Diameterserie(3)
Mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
5	37	36	34	30	38	37	34	32	-	39	39	37	33	-
6	37	36	34	30	38	37	34	32	-	39	39	37	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	37	44	37	32
12	44	43	39	34	45	43	39	35	30	47	47	45	37	32
15	45	44	40	35	46	44	41	36	31	48	48	46	38	33
17	46	44	40	35	47	45	41	36	31	49	49	47	38	33
20	47	45	41	36	48	46	42	38	33	50	50	48	39	34
22	47	45	41	36	48	46	42	38	33	50	50	48	39	34
25	48	46	42	38	49	47	43	40	36	51	51	49	41	37
28	49	47	43	39	50	48	44	41	37	52	52	50	42	38
30	49	47	43	39	50	48	44	41	37	52	52	50	42	38
32	50	48	44	40	51	49	45	42	38	53	53	51	43	39
35	51	49	45	41	52	50	46	43	39	54	54	52	44	40
40	53	51	46	42	54	52	47	44	40	56	56	45	45	41
45	55	53	48	45	56	54	19	46	43	58	58	56	47	44
50	57	54	50	47	58	55	51	48	45	60	60	57	49	46

Standaard	Tolerantie klasse
GB/T307.1	P0	P6	P5	P4
ISO492	C LASSO	KLASSE6	KLASSE5	KLASSE4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

Staal Nr	Chemische samenstelling%
Staal Nr	C	Si	Mn	P	S	Cr
Gcr15	0,95-1,05	0,15-0,35	0,20-0,40	≤0,027	≤0,02	1,30-1,65
