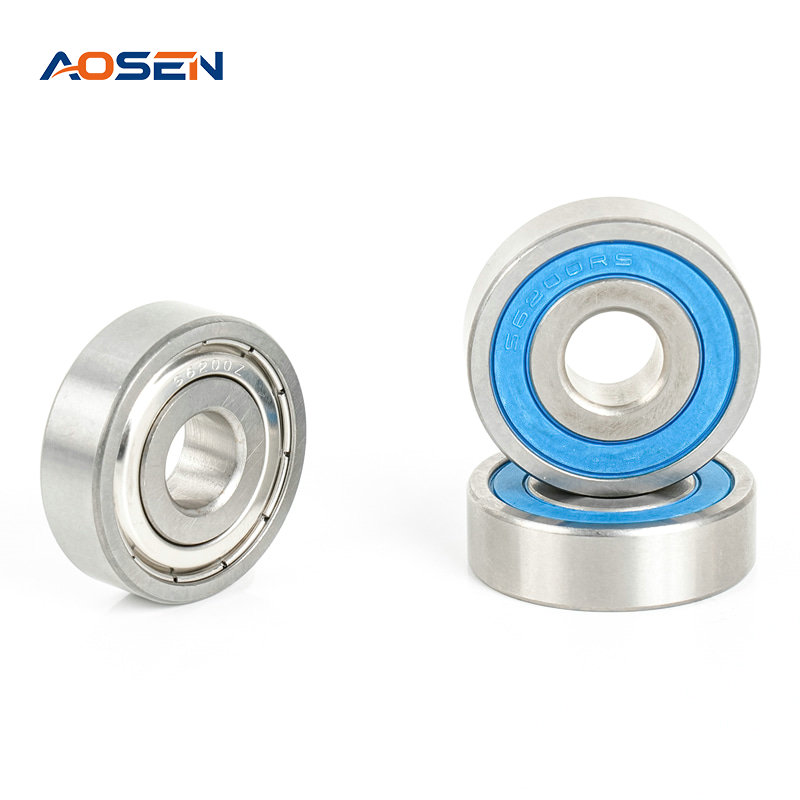

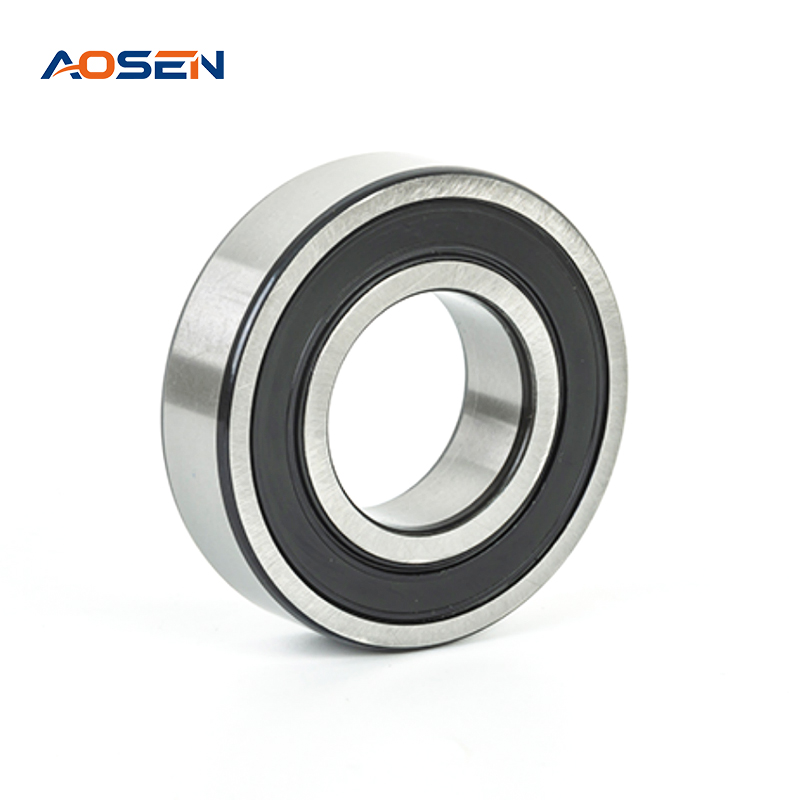

6200-serie diepgroefkogellagers

Kernmateriaal: hoogwaardig GCr15 lagerstaal

Deze serie producten is volledig vervaardigd uit hoogwaardig GCr15-chroomlagerstaal met een hoog koolstofgehalte. GCr15 staat bekend om zijn superieure uitgebreide mechanische eigenschappen. Na een nauwkeurig warmtebehandelingsproces krijgen de lagers een extreem hoge duurzaamheid:

Hoge hardheid en hoge slijtvastheid: Bestand tegen metaalslijtage tijdens langdurig gebruik, waardoor de levensduur van het lager aanzienlijk wordt verlengd.

Uitstekende vermoeidheidssterkte: Niet gevoelig voor afsplinteren door vermoeidheid onder voortdurende hoogfrequente contactspanning onder hoge druk, waardoor betrouwbaarheid onder zware belasting wordt gegarandeerd.

Uitstekende dimensionele stabiliteit: Past zich aan wisselende temperaturen en bedrijfsomgevingen aan, waardoor de mechanische werking met hoge nauwkeurigheid gedurende lange perioden behouden blijft.

Hoe kan ik roestvrijstalen diepgroefkogellagermodellen nauwkeurig identificeren met behulp van een schuifmaat?
14 Apr, 2026
Bij het routineonderhoud en de mechanische reparatie van industriële apparatuur is het nauwkeurig identificeren en vervangen van lagers een cruciale stap om een stabiele werking te garanderen. Door langdurige slijta...
READ MORE
Ningbo Aosen Bearing Co., Ltd. zal aanwezig zijn op de Shanghai International Industrial Automation and Robot Exhibition 2026
13 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. is verheugd zijn deelname aan de Shanghai International Industrial Automation and Robot Exhibition 2026 (de 24e Shanghai International Industrial Automation and Robot Exhibition) aan te ...
READ MORE
Ningbo Aosen Bearing Co., Ltd. rondt met succes deelname aan de Guangzhou International Bearing and Specialized Manufacturing Equipment Exhibition 2026 af
10 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. behaalde een doorslaand succes en vruchtbare resultaten op de Guangzhou International Bearing and Specialized Manufacturing Equipment Exhibition 2026 (hierna "de tentoonstelling" genoemd...
READ MORE
Kogellager versus diepgroefkogellager: belangrijkste verschillen
08 Apr, 2026
EEN diepgroefkogellager is een specifiek en zeer populair type kogellager – geen aparte categorie. "Kogellager" is de brede familienaam, terwijl diepgroefkogellagers (DGBB) het meest gebruik...
READ MORE

Lager nr	Buitendiameter maat					Basisbelastingswaarden KN		Massa (KG)
	Boring d mm	O.D D mm	Breedte B		Afschuining r _glimlach mm	Dynamische Cr N	Statisch Cr N
	Boring d mm	O.D D mm	Open soort mm	Gesloten type mm	Afschuining r _glimlach mm	Dynamische Cr N	Statisch Cr N
623	3	10	4	4	0.15	640	220	0.0016
624	4	13	5	5	0.2	1150	400	0.0032
625	5	16	5	5	0.3	1880	680	0.0051
626	6	19	6	6	0.3	2800	1060	0.0086
627	7	22	7	7	0.3	3290	1360	0.0131
628	8	24	8	8	0.3	3330	1410	0.0170
629	9	26	8	8	0.3	4160	1780	0.0191
6200	10	30	9	9	0.6	5110	2380	0.0320
6201	12	32	10	10	0.6	6180	3060	0.0370
6202	15	35	11	11	0.6	7450	3700	0.0450
6203	17	40	12	12	0.6	9560	4780	0.0650
6203/42	17	42	12	12	0.6	9560	4780	0.0650
6204	20	47	14	14	1	12840	6650	0.1060
6205	25	52	15	15	1	14020	7930	0.1280
6206	30	62	16	16	1	19460	11310	0.1990
6207	35	72	17	17	1.1	25670	15300	0.0880
6208	40	80	18	18	1.1	29520	18140	0.3660
6209	45	85	19	19	2.0	31500	20500	0.4160
6210	50	90	20	20	2.0	35000	23200	0.5000

Boring Diactor	V			V1			V2			V3			V4
Mm	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	14
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Boring Diactor	Diameterserie(0)				Diameterserie(2)					Diameterserie(3)
Mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
5	37	36	34	30	38	37	34	32	-	39	39	37	33	-
6	37	36	34	30	38	37	34	32	-	39	39	37	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	37	44	37	32
12	44	43	39	34	45	43	39	35	30	47	47	45	37	32
15	45	44	40	35	46	44	41	36	31	48	48	46	38	33
17	46	44	40	35	47	45	41	36	31	49	49	47	38	33
20	47	45	41	36	48	46	42	38	33	50	50	48	39	34
22	47	45	41	36	48	46	42	38	33	50	50	48	39	34
25	48	46	42	38	49	47	43	40	36	51	51	49	41	37
28	49	47	43	39	50	48	44	41	37	52	52	50	42	38
30	49	47	43	39	50	48	44	41	37	52	52	50	42	38
32	50	48	44	40	51	49	45	42	38	53	53	51	43	39
35	51	49	45	41	52	50	46	43	39	54	54	52	44	40
40	53	51	46	42	54	52	47	44	40	56	56	45	45	41
45	55	53	48	45	56	54	19	46	43	58	58	56	47	44
50	57	54	50	47	58	55	51	48	45	60	60	57	49	46

Standaard	Tolerantie klasse
GB/T307.1	P0	P6	P5	P4
ISO492	C LASSO	KLASSE6	KLASSE5	KLASSE4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

Staal Nr	Chemische samenstelling%
Staal Nr	C	Si	Mn	P	S	Cr
Gcr15	0,95-1,05	0,15-0,35	0,20-0,40	≤0,027	≤0,02	1,30-1,65
