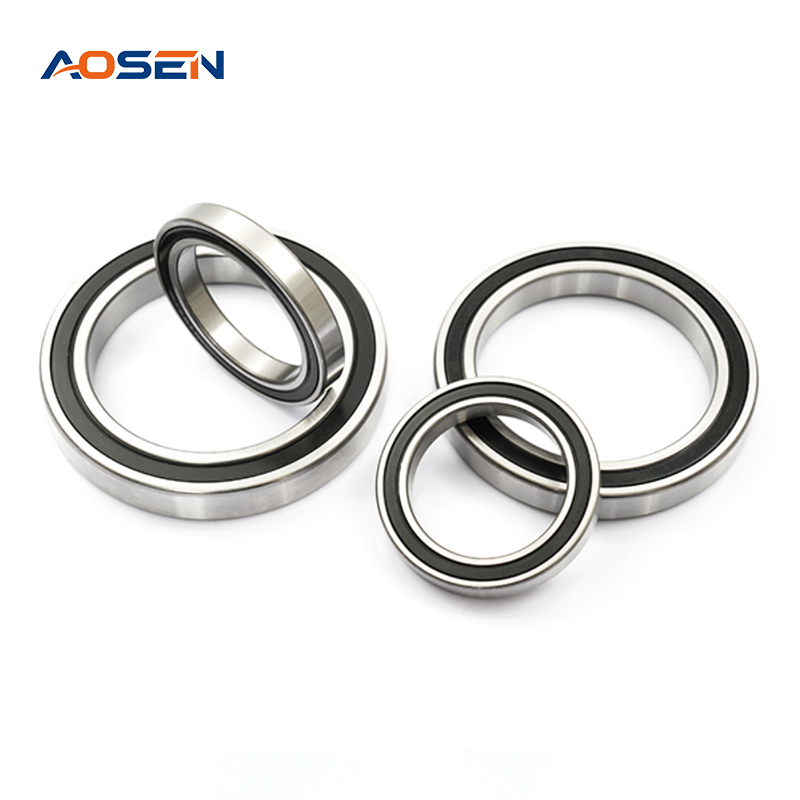

6900-serie diepgroefkogellagers

Groefkogellagers zijn het meest representatieve en meest gebruikte type wentellagers in de industriële sector. Ze beschikken over een eenvoudige structuur, stabiele werking en onderhoudsgemak. Deze serie lagers wordt voornamelijk gebruikt om radiale belastingen te dragen, maar is ook bestand tegen bepaalde axiale belastingen in beide richtingen, waardoor ze een onmisbaar kerntransmissiecomponent zijn in verschillende mechanische apparatuur.

Kernvoordelen

Lage wrijving, hoge snelheid: De nauwkeurig geslepen loopvlakken met diepe groeven passen perfect bij uiterst nauwkeurige stalen kogels, wat resulteert in een extreem lage wrijvingsweerstand. Hierdoor zijn ze niet alleen bestand tegen extreem hoge grenssnelheden, maar wordt ook het energieverbruik van de apparatuur effectief verminderd.

Soepele en stille werking: Strenge bewerkingsprecisie (bijv. P6/P5-kwaliteit) en controle van de oppervlakteruwheid resulteren in weinig trillingen en weinig geluid tijdens bedrijf op hoge snelheid, waardoor ze ideaal zijn voor toepassingen met strenge eisen voor geluidsreductie.

Onderhoudsvrij/weinig onderhoud: De robuuste en duurzame structuur, gecombineerd met stofkappen (ZZ) of rubberen afdichtingen (2RS) en hoogwaardig vet, voorkomt effectief dat onzuiverheden binnendringen en vet weglekt, waardoor een langdurige onderhoudsvrije werking wordt bereikt.

Hoe kan ik roestvrijstalen diepgroefkogellagermodellen nauwkeurig identificeren met behulp van een schuifmaat?
14 Apr, 2026
Bij het routineonderhoud en de mechanische reparatie van industriële apparatuur is het nauwkeurig identificeren en vervangen van lagers een cruciale stap om een stabiele werking te garanderen. Door langdurige slijta...
READ MORE
Ningbo Aosen Bearing Co., Ltd. zal aanwezig zijn op de Shanghai International Industrial Automation and Robot Exhibition 2026
13 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. is verheugd zijn deelname aan de Shanghai International Industrial Automation and Robot Exhibition 2026 (de 24e Shanghai International Industrial Automation and Robot Exhibition) aan te ...
READ MORE
Ningbo Aosen Bearing Co., Ltd. rondt met succes deelname aan de Guangzhou International Bearing and Specialized Manufacturing Equipment Exhibition 2026 af
10 Apr, 2026
Ningbo Aosen Bearing Co., Ltd. behaalde een doorslaand succes en vruchtbare resultaten op de Guangzhou International Bearing and Specialized Manufacturing Equipment Exhibition 2026 (hierna "de tentoonstelling" genoemd...
READ MORE
Kogellager versus diepgroefkogellager: belangrijkste verschillen
08 Apr, 2026
EEN diepgroefkogellager is een specifiek en zeer populair type kogellager – geen aparte categorie. "Kogellager" is de brede familienaam, terwijl diepgroefkogellagers (DGBB) het meest gebruik...
READ MORE

Lager nr	Buitendiameter maat					Basisbelastingswaarden KN		Massa (KG)
	Boring d mm	O.D D mm	Breedte B		Afschuining r _glimlach mm	Dynamische Cr N	Statisch Cr N
	Boring d mm	O.D D mm	Open soort mm	Gesloten type mm	Afschuining r _glimlach mm	Dynamische Cr N	Statisch Cr N
693	3	8	3	4	0.15	430	170	0.0008
694	4	11	4	4	0.15	960	350	0.0017
695	5	13	4	4	0.2	1070	420	0.0023
696	6	15	5	5	0.2	1470	600	0.0036
697	7	17	5	5	0.3	1600	710	0.0050
698	8	19	6	6	0.3	2230	910	0.0076
699	9	20	6	6	0.3	2480	1090	0.0085
6900	10	22	6	6	0.3	2690	1270	0.0100
6901	12	24	6	6	0.3	2890	1460	0.0120
6902	15	28	7	7	0.3	4320	2250	0.018
6903	17	30	7	7	0.3	4590	2550	0.019
6904	20	37	9	9	0.3	6370	3680	0.038
6905	25	42	9	9	0.3	6660	4180	0.044
6905	30	47	9	9	0.3	7240	5010	0.05
6907	35	55	10	10	0.6	10390	7160	0.075
6908	40	62	12	12	0.6	10320	9200	0.118
6909	45	68	12	12	0.6	13490	10130	0.128
6910	50	72	12	12	0.6	13900	10990	0.1330
6911	55	80	13	13	1	14820	12690	0.1770
6912	60	85	13	13	1	15080	13480	0.1910

Boring Diactor	V			V1			V2			V3			V4
Mm	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
3,4	80	44	44	60	35	32	48	26	22	31	16	15	28	10	10
5,6	110	72	60	74	48	40	58	36	30	35	21	18	32	11	11
7,8,9	130	96	80	92	66	54	72	48	40	44	28	24	38	12	12
10,12	160	120	100	120	80	70	90	60	50	55	35	30	45	14	14
15	210	150	120	150	100	85	110	78	60	65	46	35	52	18	18
17	210	150	120	150	100	85	110	78	60	65	46	35	52	25	25
20	260	190	150	180	125	100	130	100	75	80	60	45	60	25	25
22,25	260	190	150	180	125	100	130	100	75	80	60	45	60	30	32
28	260	190	150	180	125	100	130	100	75	80	60	45	60	35	40
30,32	300	240	190	200	150	130	150	120	100	90	75	60	70	35	40
35	300	240	190	200	150	130	150	120	100	90	75	60	70	42	45
40	360	300	260	240	180	160	180	150	130	110	90	80	82	50	50
45	360	300	260	240	180	160	180	150	130	110	90	80	82	60	60
50	420	320	320	280	200	200	210	160	160	125	100	100	95	70	70

Boring Diactor	Diameterserie(0)				Diameterserie(2)					Diameterserie(3)
Mm	Z	Z1	Z2	Z3	Z	Z1	Z2	Z3	Z4	Z	Z1	Z2	Z3	Z4
5	37	36	34	30	38	37	34	32	-	39	39	37	33	-
6	37	36	34	30	38	37	34	32	-	39	39	37	33	-
7	39	38	35	31	40	38	36	34	-	-	-	-	-	-
8	39	38	35	31	40	38	36	34	-	-	-	-	-	-
9	41	40	36	32	42	40	37	35	-	-	-	-	-	-
10	43	42	38	33	44	42	39	35	30	37	37	44	37	32
12	44	43	39	34	45	43	39	35	30	47	47	45	37	32
15	45	44	40	35	46	44	41	36	31	48	48	46	38	33
17	46	44	40	35	47	45	41	36	31	49	49	47	38	33
20	47	45	41	36	48	46	42	38	33	50	50	48	39	34
22	47	45	41	36	48	46	42	38	33	50	50	48	39	34
25	48	46	42	38	49	47	43	40	36	51	51	49	41	37
28	49	47	43	39	50	48	44	41	37	52	52	50	42	38
30	49	47	43	39	50	48	44	41	37	52	52	50	42	38
32	50	48	44	40	51	49	45	42	38	53	53	51	43	39
35	51	49	45	41	52	50	46	43	39	54	54	52	44	40
40	53	51	46	42	54	52	47	44	40	56	56	45	45	41
45	55	53	48	45	56	54	19	46	43	58	58	56	47	44
50	57	54	50	47	58	55	51	48	45	60	60	57	49	46

Standaard	Tolerantie klasse
GB/T307.1	P0	P6	P5	P4
ISO492	C LASSO	KLASSE6	KLASSE5	KLASSE4
AFBMA STD.20	ABEC1	ABEC3	ABEC5	ABEC7

Staal Nr	Chemische samenstelling%
Staal Nr	C	Si	Mn	P	S	Cr
Gcr15	0,95-1,05	0,15-0,35	0,20-0,40	≤0,027	≤0,02	1,30-1,65
