Kogellager versus diepgroefkogellager: belangrijkste verschillen

EEN diepgroefkogellager is een specifiek en zeer populair type kogellager – geen aparte categorie. "Kogellager" is de brede familienaam, terwijl diepgroefkogellagers (DGBB) het meest gebruikte subtype binnen die familie vertegenwoordigen, goed voor ongeveer 80% van alle kogellagerverkopen wereldwijd . Het begrijpen van het onderscheid is van belang bij het selecteren van het juiste lager voor belastingstype, snelheid en installatiebeperkingen.

De kogellagerfamilie: wat het inhoudt

Kogellagers maken gebruik van sferische rolelementen om rotatiewrijving te verminderen en belastingen tussen bewegende delen te ondersteunen. Binnen deze familie zijn er verschillende subtypes, elk ontworpen voor specifieke belastingsprofielen en bedrijfsomstandigheden:

• Groefkogellagers (DGBB): Algemeen gebruik, verwerkt radiale en middelmatige axiale belastingen
• EENngular contact ball bearings: Geoptimaliseerd voor gecombineerde axiale en radiale belastingen bij grotere contacthoeken (15°–40°)
• Zelfinstellende kogellagers: Tolereer een verkeerde uitlijning van de as tot 2°–3°
• Stuwkracht kogellagers: Kan uitsluitend axiale belastingen verwerken, niet geschikt voor radiale krachten
• Vierpuntscontactkogellagers: Ondersteun axiale belastingen in beide richtingen binnen één rij

Wanneer ingenieurs of inkoopteams zonder specificatie naar een 'kogellager' verwijzen, bedoelen ze bijna altijd standaard een diepgroefkogellager - een bewijs van hoe dominant DGBB's in de praktijk zijn.

Wat een diepgroefkogellager onderscheidend maakt

Het bepalende kenmerk van een diepgroefkogellager is de geometrie van de loopvlakken. De groeven in zowel de binnen- als de buitenring zijn dieper – qua straal dichter bij de kogeldiameter – vergeleken met andere typen kogellagers. Dit ontwerp levert verschillende structurele voordelen op:

• Dankzij de diepe groef is het lager bestand tegen beide radiale belastingen en axiale (stuw)belastingen in beide richtingen
• Een groter contactoppervlak per kogel vergroot het draagvermogen in vergelijking met ontwerpen met ondiepe groef
• De geometrie ondersteunt een hoge snelheidswerking waarvoor standaard DGBB's geschikt zijn snelheden tot 20.000–50.000 tpm afhankelijk van grootte en smering
• Het symmetrische ontwerp maakt montage in beide richtingen mogelijk zonder prestatieverlies

Een standaard DGBB zoals de alomtegenwoordige 6205-2RS (boring van 25 mm) heeft een dynamisch draagvermogen van ongeveer 14,0 kN en een statisch draagvermogen van 6,95 kN, waardoor het geschikt is voor elektromotoren, pompen, ventilatoren en transportsystemen zonder speciale montageoverwegingen.

Head-to-Head: diepe groef versus andere typen kogellagers

Draagvermogen: waar diepgroeflagers uitblinken en waar niet

Groefkogellagers zijn ongeëvenaard voor gecombineerde belastingscenario's bij hoge snelheden, maar hun draagvermogenprofiel kent duidelijke grenzen:

Radiale belastingssterkte

DGBB's kunnen radiale belastingen efficiënt verwerken omdat de diepe loopring de belasting tegelijkertijd over meerdere kogels verdeelt. Een 6206-lager (boring van 30 mm) heeft een dynamisch radiaal draagvermogen van 19,5 kN — voldoende voor de meeste lichte tot middelzware industriële motoren.

Axiaal draagvermogen

In tegenstelling tot drukkogellagers kunnen DGBB's tegelijkertijd axiale belastingen in beide richtingen aan - tot ongeveer 50% van hun radiale draagvermogen onder normale omstandigheden. Deze veelzijdigheid elimineert de noodzaak voor afzonderlijke druklagers in veel ontwerpen. Wanneer axiale belastingen deze drempel echter overschrijden of de primaire belasting vormen, zijn hoekcontactlagers of druklagers geschikter.

Gevoeligheid voor verkeerde uitlijning

Dit is een bekende beperking van DGBB's. Ze tolereren verkeerde uitlijning van de as van slechts 0,08°–0,16° vóór randbelasting verkort de levensduur van de lagers aanzienlijk. Voor toepassingen met inherente asdoorbuiging – zoals lange transportassen of landbouwaandrijvingen – zijn zelfinstellende kogellagers of tonlagers een betere keuze.

Snelheidsbeoordelingen: waarom diepgroeflagers toonaangevend zijn

Van alle wentellagers bereiken diepgroefkogellagers de hoogst toegestane snelheden. Dit komt door hun lage wrijvingsgeometrie en minimale interne warmteontwikkeling. Ter referentie:

• EEN 6000-series DGBB (10mm bore) can operate at tot 47.000 tpm met vetsmering
• Equivalente cilindrische rollagers van dezelfde maat zijn doorgaans beperkt tot 30.000–35.000 tpm
• Kegellagers van vergelijkbare grootte kunnen beperkt zijn tot 10.000–15.000 tpm

Dit snelheidsvoordeel maakt DGBB's de standaardkeuze voor elektromotoren, tandartsboren, centrifugaalpompen, turbocompressoren en hogesnelheidsmachinespindels.

Afdichtings- en afschermingsopties in diepgroefkogellagers

Een van de praktische voordelen van DGBB's ten opzichte van veel andere typen kogellagers is de ruime beschikbaarheid van afgedichte en afgeschermde varianten, waardoor onderhoudsvrij gebruik in vervuilde omgevingen mogelijk is:

• Open (geen achtervoegsel): Geen afdichting – vereist externe smering; gebruikt waar nasmering routinematig is

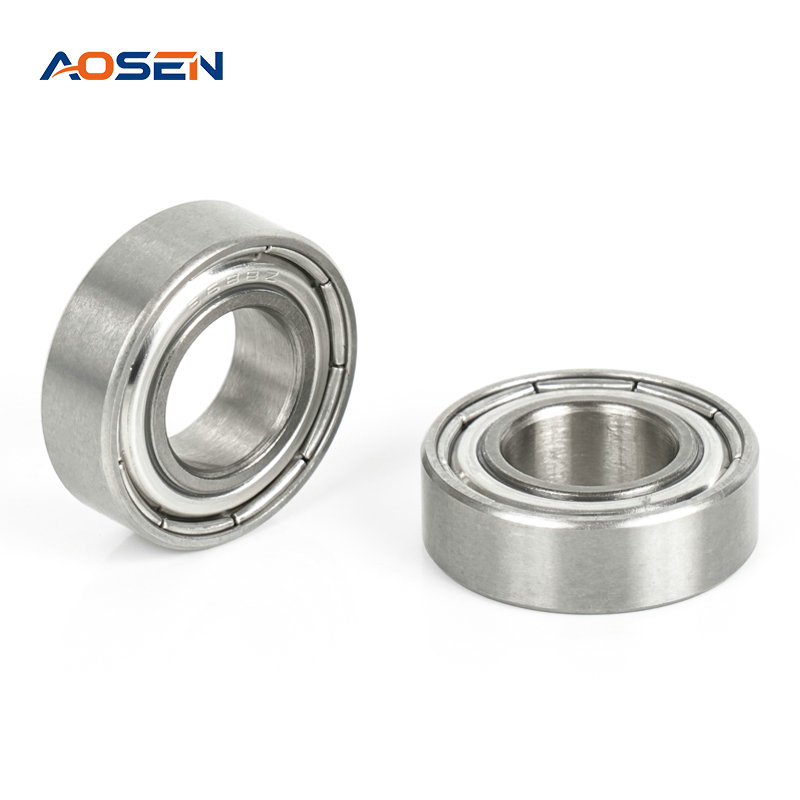

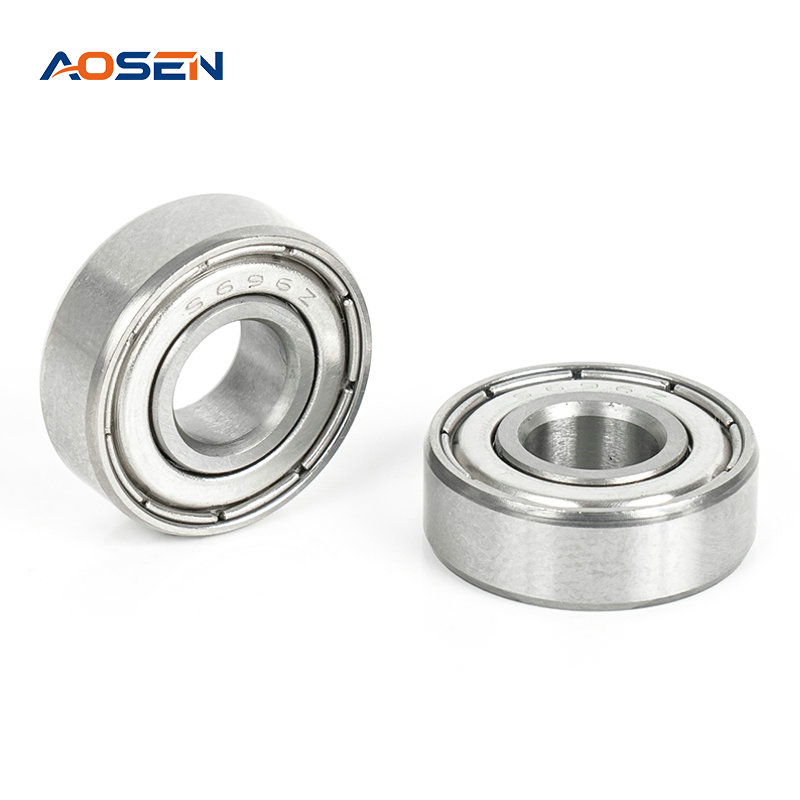

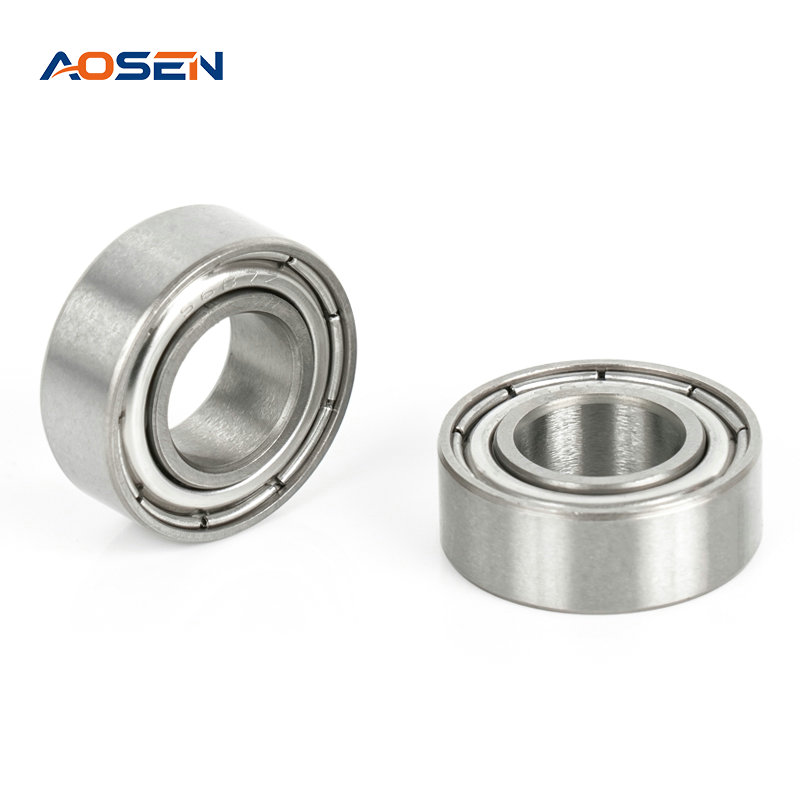

• Z of ZZ (metalen schild): Beschermt tegen vaste verontreinigingen; sluit niet volledig af tegen vocht; lagere wrijving dan afdichtingen
• RS of 2RS (rubberen afdichting): Volledige contactafdichting aan één of beide zijden; beschermt tegen zowel stof als vocht; voorverpakt met vet voor smering gedurende de levensduur van de lagers
• RZ of LLB (wrijvingsarme afdichting): Contactloze of contactarme rubberen afdichting - combineert bescherming tegen verontreiniging met verminderde weerstand bij hogere snelheden

Hoekcontactkogellagers en drukkogellagers bieden veel minder afdichtingsopties, waardoor een zorgvuldiger behuizingsontwerp nodig is om vervuiling tegen te gaan – nog een praktische reden waarom DGBB’s het algemene industriële gebruik domineren.

Wanneer moet u een ander kogellager kiezen dan een diepgroeftype?

Ondanks hun veelzijdigheid zijn groefkogellagers niet altijd de optimale keuze. De volgende scenario's vragen om alternatieve kogellagertypen:

Hoge axiale belasting in één richting

Spindels van werktuigmachines, kogelomloopspindels en tandwieloverbrengingen genereren sterke axiale krachten in een gedefinieerde richting. EENngular contact ball bearings at 40° contact angle kunnen axiale belastingen dragen tot 70% van hun dynamische capaciteit – veel meer dan wat een DGBB aankan zonder voortijdig falen.

Aanzienlijke verkeerde uitlijning van de as

Voor toepassingen waarbij de asdoorbuiging groter is dan 0,5° – gebruikelijk bij lange schachten, houtverwerkingsmachines of mijnbouwapparatuur – zelfinstellende kogellagers verdragen tot 3° van verkeerde uitlijning zonder randbelasting, waardoor de levensduur dramatisch wordt verlengd.

Zuivere toepassingen met axiale belasting

Verticale pompschachten, hefmechanismen en draaitafels oefenen vrijwel geheel belasting uit langs de asas. Speciaal hiervoor zijn drukkogellagers ontworpen, met een draagvermogen tot 3–5x hoger dan een DGBB met dezelfde boring onder zuivere axiale belasting.

Dimensionale standaardisatie en uitwisselbaarheid

Groefkogellagers voldoen aan de ISO 15- en ABMA-normen, waardoor ze wereldwijd uitwisselbaar zijn tussen fabrikanten. EEN 6204-2RS lager van SKF, NSK, FAG of een generieke leverancier heeft identieke afmetingen : 20 mm boring, 47 mm buitendiameter, 14 mm breedte. Deze standaardisatie is een aanzienlijk praktisch voordeel: vervangende onderdelen zijn wereldwijd en in alle prijscategorieën verkrijgbaar.

Sommige speciale typen kogellagers – met name bepaalde hoekcontactconfiguraties en vierpuntscontactlagers – kennen minder universele standaardisatie, waardoor fabrikantspecifieke vervangingen en mogelijk langere doorlooptijden nodig zijn.

Praktische selectiegids: kogellagertype per toepassing

Kosten en beschikbaarheid: een praktische overweging

Groefkogellagers zijn de goedkoopste wentellagers per eenheid draagvermogen , profiterend van enorme mondiale productievolumes. Een standaard 6205-2RS lager van een gerenommeerd merk kost ongeveer $ 2–$ 8 USD in afzonderlijke hoeveelheden en in bulk onder de $ 1. Hoekcontactlagers van gelijkwaardige grootte kosten doorgaans 3–5× meer en speciale typen zoals vierpuntscontactlagers kunnen 10× of hoger zijn.

Voor grootschalige productie of apparatuur die regelmatig vervangen van lagers vereist, is dit kostenverschil een betekenisvolle factor in de totale eigendomskosten - en vaak de doorslaggevende reden waarom ingenieurs standaard DGBB's gebruiken als de belastingsomstandigheden dit toelaten.
